DA/T 88-2021 产品数据管理（PDM）系统电子文件归档与电子档案管理规范

作者：来源：国家档案局官网阅读次数：次日期：2021年10月01日

前言

本文件按照GB/T 1.1-2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。

请注意本文件的某些内容可能涉及专利。

本文件的发布机构不承担识别专利的责任。

本文件由国家档案局提出并归口。

本文件起草单位：中国商用飞机有限责任公司、国家档案局经济科技档案业务指导司。

本文件主要起草人：刘文恭、蔡盈芳、王木亮、殷瑛、蒋君仁、许成伟、朱志赟、陈丽娟、孙晓清、李璐。

正文

1 范围

本文件描述了企业产品数据管理（PDM）系统形成的电子文件归档和归档后电子档案管理的方法。

本文件适用于企业产品数据管理（PDM）系统形成的电子文件和归档后电子档案管理工作。

2 规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T 11822 科学技术档案案卷构成的一般要求

GB/T 18894—2016 电子文件归档与电子档案管理规范

DA/T 15 磁性载体档案管理与保护规范

DA/T 38 电子文件归档光盘技术要求和应用规范

DA/T 46—2009 文书类电子文件元数据方案

DA/T 48—2009 基于XML的电子文件封装规范

DA/T 70—2018 文书类电子档案检测一般要求

DA/T 74 电子档案存储用可录类蓝光光盘（BD-R）技术要求和应用规范

DA/T 75 档案数据硬磁盘离线存储管理规范

3 术语和定义

GB/T 18894—2016、DA/T 70—2018界定的以及下列术语和定义适用于本文件。

3.1 产品数据管理系统 product data management system

管理产品生产全过程以及生产过程中产生的与产品有关的信息（包括文档、CAD文件、装配关系、物料清单、配置、权限信息等）的系统。

注：简称 PDM 系统。

3.2 电子文件 electronic document

国家机构、社会组织或个人在履行其法定职责或处理事务过程中,通过计算机等电子设备形成、办理、传输和存储的数字格式的各种信息记录。电子文件由内容、结构、背景组成。

[来源：GB/T 18894—2016,3.1]

3.3 电子档案 electronic record

具有凭证、参考和保存价值并归档保存的电子文件。

[来源：GB/T 18894—2016,3.2]

3.4 电子档案管理 electronic records management

对电子档案进行接收、整理、保管、利用、统计、鉴定和处置的活动。

3.5 电子档案管理系统 electronic records management system；ERMS

对电子档案进行接收、整理、保管、统计、利用和处置的计算机信息系统。 [来源:GB/T 18894—2016,3.10,有修改]

3.6 电子文件归档 electronic document archiving

办理完毕或已正式发布的具有凭证、参考和保存价值的电子文件提交电子档案管理系统保存的过程。

3.7 真实性 authenticity

电子文件、电子档案的内容、逻辑结构和背景与形成时的原始状况相一致的性质。

[来源：GB/T 18894—2016,3.5]

3.8 完整性 integrity

电子文件、电子档案的内容、结构和背景信息齐全且没有破坏、变异或丢失的性质。

[来源：GB/T 18894—2016,3.7]

3.9 可用性 usability

电子文件、电子档案可以被检索、呈现和理解的性质。

[来源：GB/T 18894—2016,3.8]

3.10 安全性 security

电子文件、电子档案的管理过程可控、数据存储可靠,未被破坏、未被非法访问的性质。

[来源：DA/T 70—2018,3.7]

3.11 四性 four properties

电子文件、电子档案的真实性、完整性、可用性、安全性。

3.12 信息包 information package

包含电子文件、电子档案组件（文档）和对应元数据，按照一定的结构组织，可用于不同环节之间信息传递的信息集合对象。

[来源：DA/T 70—2018,3.10]

3.13 归档信息包 archiving submission information package；ASIP

电子文件归档时立档单位内部业务部门向档案部门提交的信息包。

[来源：DA/T 70—2018,3.11]

3.14 保存信息包 archival information package；AIP

按照长期保存要求形成的电子档案信息包。

[来源：DA/T 70—2018,3.13]

3.15 系统显示名 system display title

在电子档案管理系统中存储的，档案人员和用户直接可见的件内组件（文档）题名。

注：文档是指归档文件最小的文件单元，可以是一个独立的自然件，也可以是组合文件中的某一自然件或自然件的附件。

3.16 计算机文件名 computer file title

在电子档案管理系统存储器中唯一标识电子档案组件（文档）的一个字符串。

4 总则

4.1 总体要求

4.1.1 PDM 系统中形成的电子文件是企业的核心信息资产，PDM系统电子文件归档与电子档案管理工作应纳入单位电子文件归档和电子档案管理整体工作中，统筹规划，有序推动。

4.1.2 应按照全程管理、前端控制、集中统一原则对PDM系统电子文件实施全生命周期管理,确保电子档案的“四性”。

4.1.3 应执行规范的工作程序，采取必要的技术手段，对PDM系统电子文件归档和电子档案管理全过程实行监控。

4.1.4 应对PDM 统中电子文件的情况进行综合调查，制定归档方案、保管期限表、元数据方案、访问控制规则/利用规则等规范，据此开展PDM系统电子文件归档与电子档案管理工作。

4.1.5 档案部门、信息技术部门、业务部门等所有涉及PDM系统电子文件归档与电子档案管理工作的部门和人员应明确分工，相互协作，通过规范的电子档案管理，服务于产品管理、风险控制、资产保护等目标。

4.1.6 应配备必要的信息化基础设施和信息安全设施，保障电子档案管理系统的正常运行和信息安全。

4.2 职责

4.2.1 PDM 系统主管部门

PDM系统主管部门职责如下：

a) 根据产品数据管理规范和档案业务需求，组织信息技术部门、档案部门和相关业务部门开展PDM系统归档功能建设；

b) 为PDM系统归档功能的建设提供支持。

4.2.2 档案部门

档案部门职责如下：

a) 将PDM系统形成的电子文件纳入管控范围，提出归档范围、归档方式、归档格式、归档时间和“四性”检测等业务需求；

b) 参与PDM系统与电子档案管理系统接口实施工作，负责归档接口功能测试，验证是否满足设计要求；

c) 定期对上线后的集成归档接口运行情况进行监测，确保功能运行正常；

d) 负责电子文件的接收，以及电子档案的整理、保管、统计、利用；

e) 负责组织保管期满电子档案的鉴定、处置工作。

4.2.3 信息技术部门

信息技术部门职责如下：

a) 根据PDM系统电子文件归档需求，开展 PDM系统与电子档案管理系统归档接口开发、测试和运行维护工作；

b) 及时响应PDM系统主管部门和档案部门提出的PDM系统电子文件归档需求和问题反馈，并妥善处理；

c) 参与保管期满电子档案销毁工作，对销毁是否彻底进行确认。

4.2.4 业务部门

业务部门职责如下：

a) 负责对待归档电子文件质量进行审核；

b) 负责根据PDM系统操作手册和本单位电子文件管理规定开展电子文件提交归档；

c) 参与保管期满电子档案鉴定工作。

4.3 工作流程

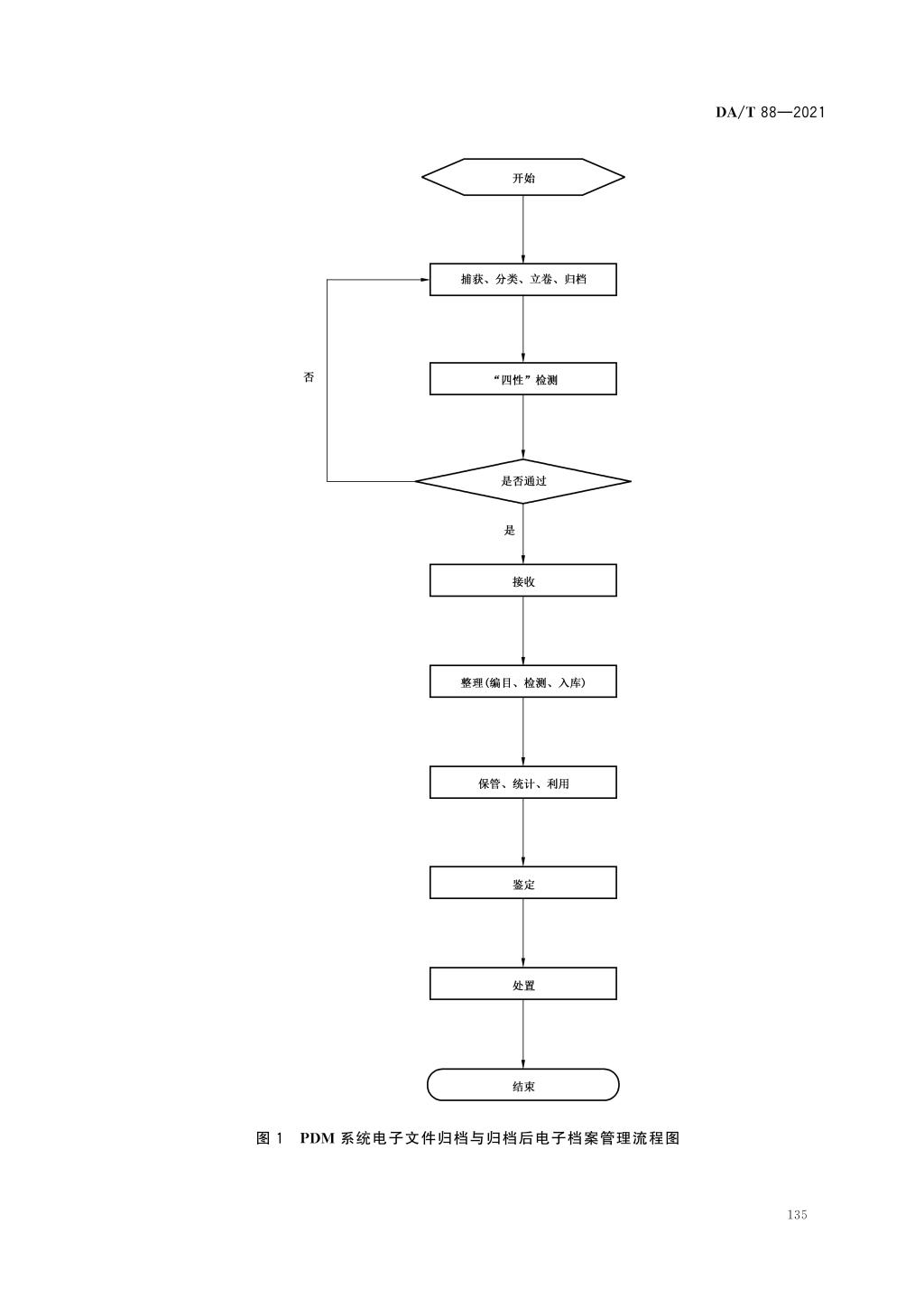

PDM 系统电子文件归档与归档后电子档案管理流程包括电子文件及其元数据捕获、归档、“四性” 检测、接收、整理、保管、统计、利用、鉴定、处置等环节，见图1。

4.4 元数据要求

元数据要求如下：

a) 元数据应能为PDM系统和电子档案管理系统所处理，实现元数据的传输、解析、交换、利用等；

b) 元数据的捕获方式和捕获节点应在PDM 系统和电子档案管理系统设计与开发过程中进行规划，实现元数据与电子文件同时捕获；

c) 元数据的捕获方式包括直接提取、计算写入、手工录入、默认赋值等；

d) 元数据的捕获节点包括但不限于电子文件管理全程中的捕获、归档、检测、接收、整理、保管、利用、迁移、转换、鉴定、处置等各个节点；

e) PDM系统电子文件归档时，应同时归档对应元数据，确保元数据与所描述的电子文件的有效关联；

f) 按照DA/T 46—2009、DA/T 48—2009,将PDM系统电子文件归档和电子档案管理元数据设置为文件实体、机构人员实体、业务实体、文件关系实体；

g) 本文件对元数据属性的描述方法与 DA/T 46—2009 规定的描述方法一致。凡DA/T 46— 2009、DA/T 48—2009 中已描述的元数据，以DA/T 46—2009、DA/T 48—2009为准。DA/T 46—2009、DA/T 48—2009未描述的元数据,本文件在附录A 表A.1～表A.2的备注中进行了描述。

5 PDM 系统电子文件归档

5.1 归档范围与保管期限

5.1.1 PDM系统电子文件归档范围以设计类电子文件为主，与设计相关联的项目管理类电子文件、试验类电子文件、制造类电子文件、客服类电子文件、市场与销售类电子文件、供应商类电子文件应同时归档。

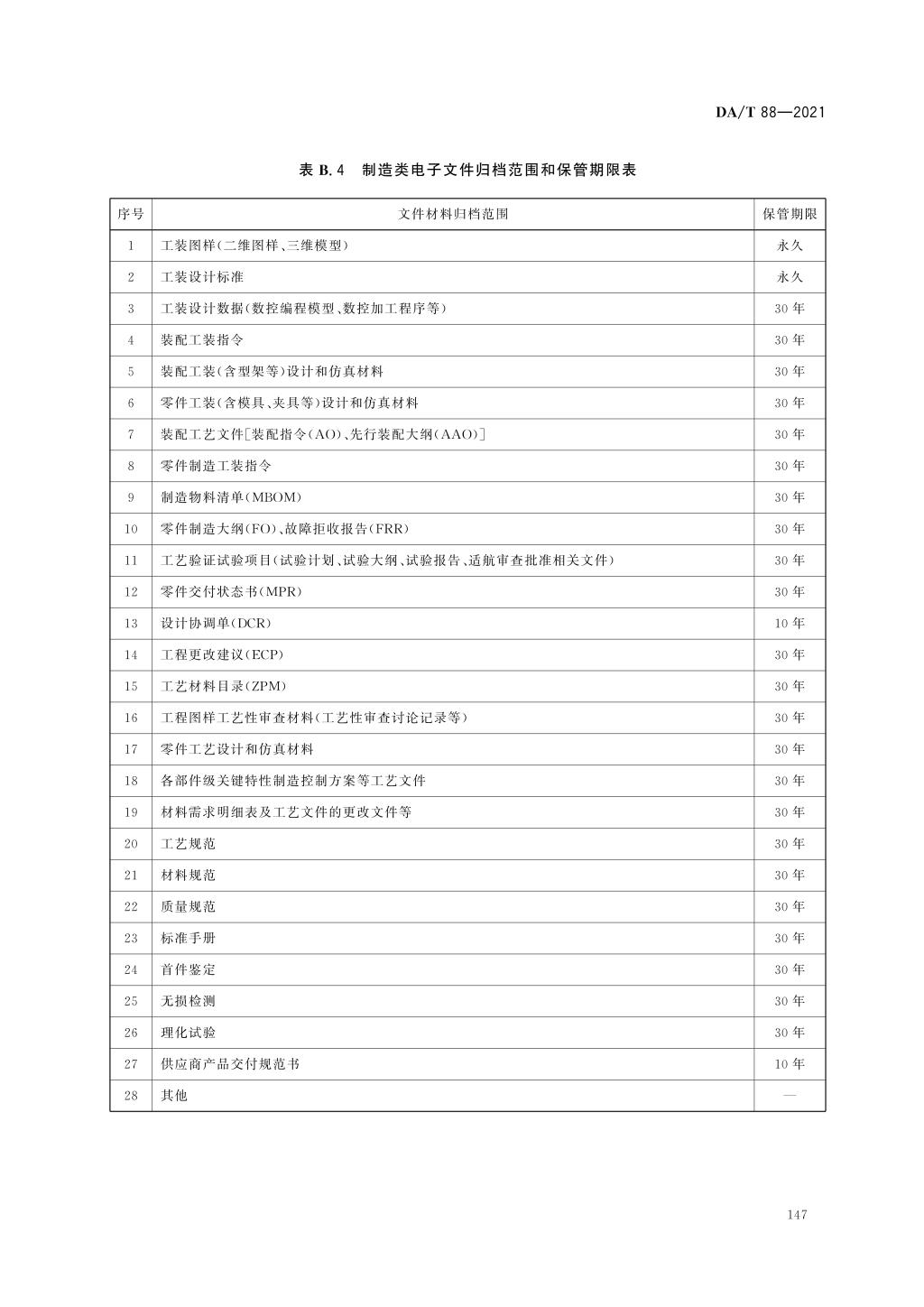

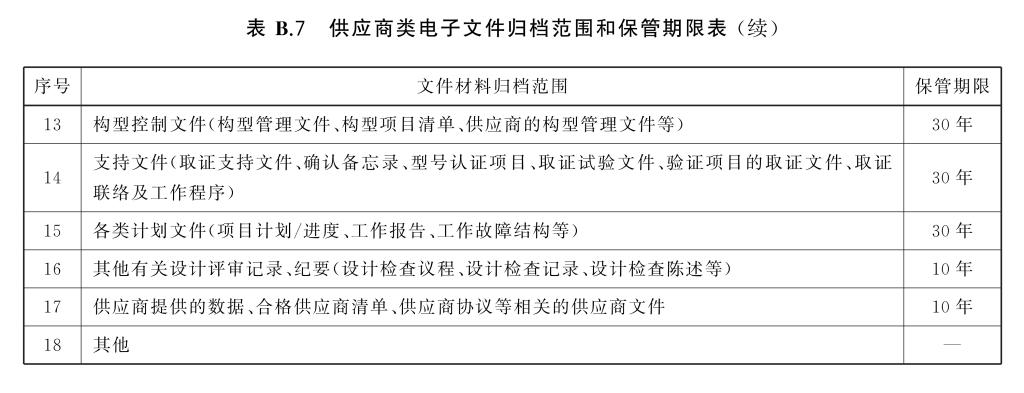

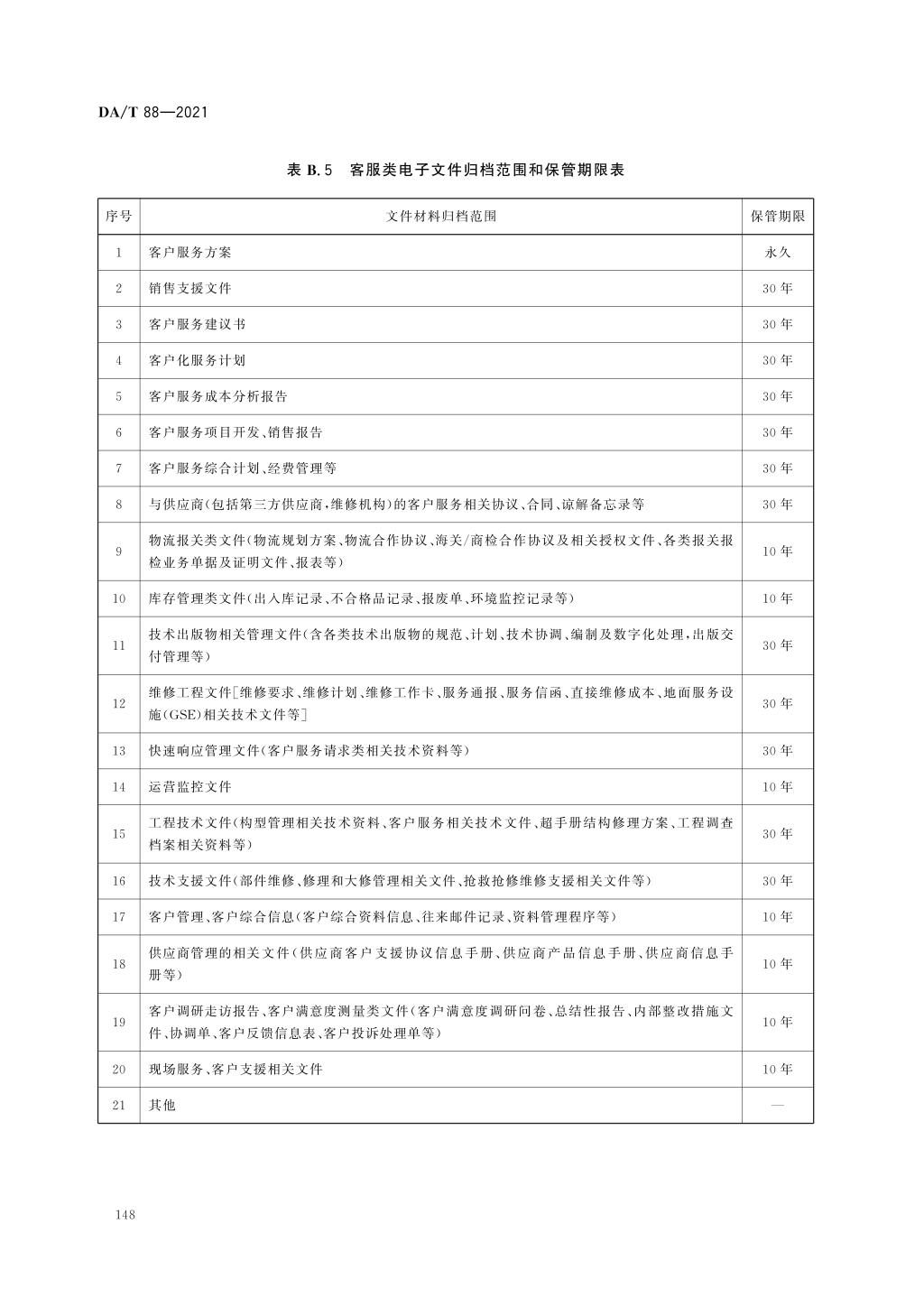

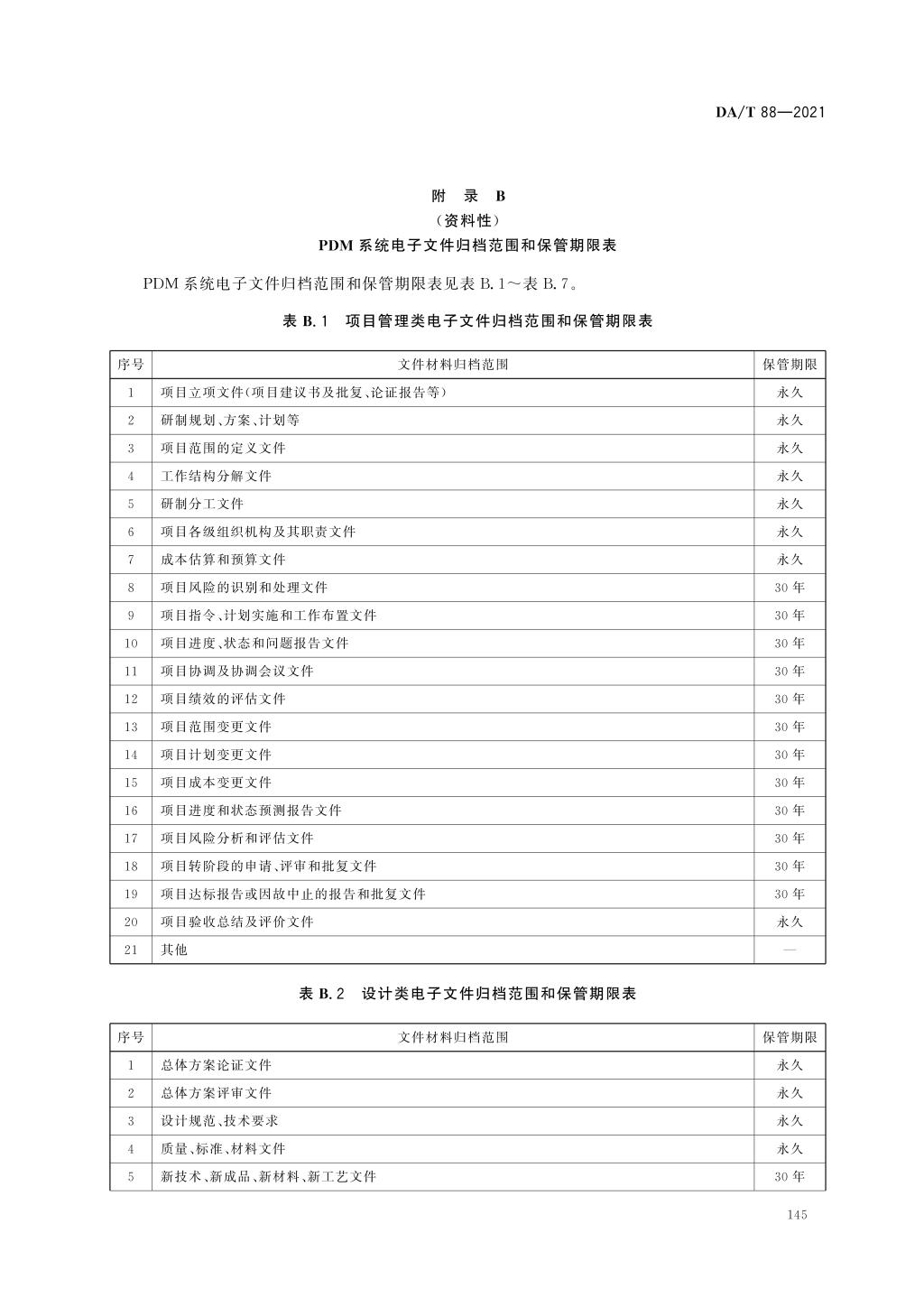

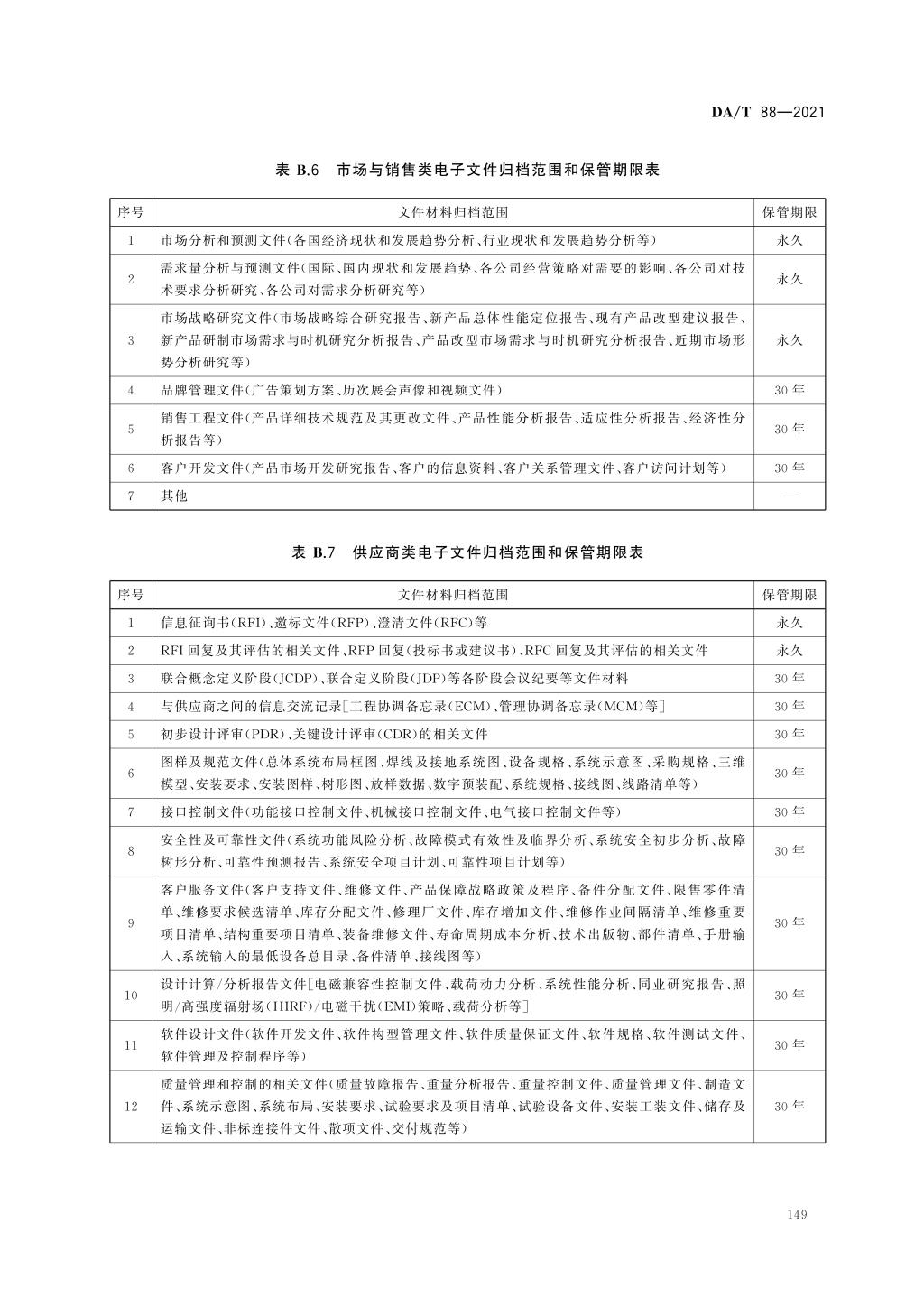

5.1.2 保管期限一般分为永久、30 年、10 年（保管期限一般自归档时间起算），具体参见附录B表 B.1～表B.7。

5.1.3 档案部门、业务部门、PDM 系统主管部门应共同确定本单位PDM系统电子文件归档范围和保管期限表。

5.2 电子文件组件

5.2.1 件的构成

5.2.1.1 归档电子文件一般以每份文件为一件。

5.2.1.2 正文、附件为一件；来文与复文一般独立成件。

5.2.1.3 同一文件编号的同一版本二维图、三维图和审签文档为一件。

5.2.1.4 同一文件编号的同一版本原始格式和转换格式为一件。

5.2.1.5 同一文件编号的不同版本独立成件。

5.2.1.6 同一文件编号的同一版本的不同语种版本一般独立成件。

5.2.1.7 同一文件编号的更改文件一般独立成件。

5.2.1.8 同一文件编号的不同版本的软件源码和执行码一般独立成件。

5.2.2 件内电子文件排序

5.2.2.1 件内文件排序时正文在前，附件在后。

5.2.2.2 同一文件编号的二维图、三维图和审签文档按照审签文档、三维图、二维图排序。

5.2.2.3 同一文件编号的原始格式和转换格式按照原始格式、转换格式排序。

5.2.3 系统显示名

5.2.3.1 系统显示名一般应与PDM系统命名保持一致。

5.2.3.2 PDM系统命名不规范的，可在归档时由电子档案管理系统采用“文件编号+正题名”的格式重新命名。

5.2.4 计算机文件名

5.2.4.1 电子档案管理系统内电子档案计算机文件名应具有唯一性。

5.2.4.2 计算机文件名一般采用“唯一性代码+系统显示名”格式命名。

5.2.4.3 唯一性代码可采用“哈希值+日期时间”或“随机码+日期时间”格式。“随机码”由计算机自动随机生成，一般为32位。

5.3 归档要求

5.3.1 归档方式

5.3.1.1 在软硬件条件具备的前提下，PDM系统电子文件归档应选择在线归档方式，通过PDM系统和电子档案管理系统归档接口实现，否则可以采用线下归档方式。

5.3.1.2 归档接口通常包括但不限于以下两种：WebService归档接口和中间库归档接口。

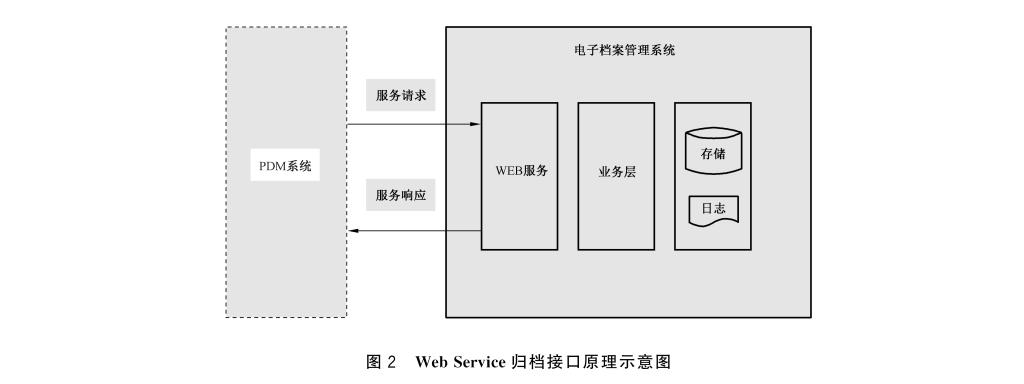

5.3.1.3 WebService归档接口原理示意图见图2。

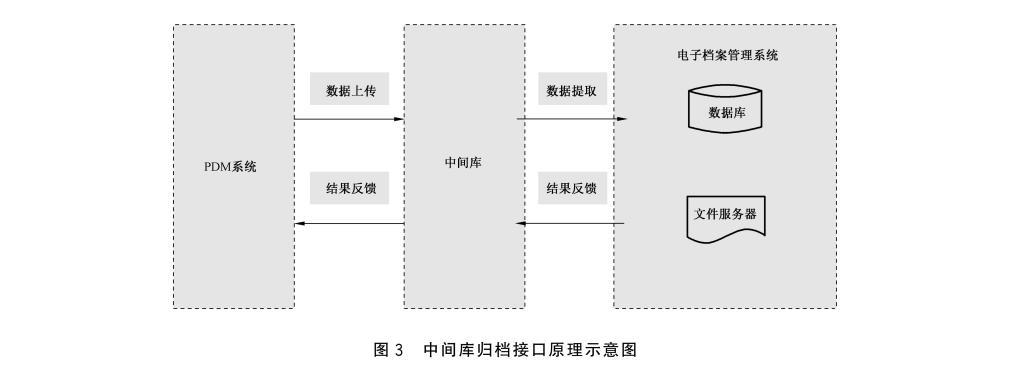

5.3.1.4 中间库归档接口原理示意图见图3。

5.3.2 归档时间

5.3.2.1 PDM系统电子文件归档可选择实时归档和定期归档。

5.3.2.2 实时归档是指在电子文件发布的同时即启动归档程序，实现PDM系统向电子档案管理系统即时归档。

5.3.2.3 定期归档是指根据本单位具体情况选择定期（每周、每月、每年等）、产品定型或重大节点完成后1年内归档。

5.3.3 归档格式

5.3.3.1 电子文件归档格式

电子文件归档格式要求如下：

a) PDM系统电子文件归档格式应具备格式开放、不绑定软硬件、显示一致性、可转换、易于利用等性能,能够支持格式转换。

b) 文本类电子文件一般采用符合规定的版式文件格式，根据需要可同时保存原始格式。

c) 二维图样、三维数模电子文件应按以下要求归档：

—— 二维图样文件以原始格式和符合规定的版式文件格式同时归档；

—— 三维数模文件以原始格式和STEP、PDF/E 等中性格式同时归档。

d) PDM系统结构化数据库应根据数据库表结构及电子档案管理要求转换为以下格式归档：

—— 以XML、ET、XLS、DBF 等任意一种格式归档；

—— 参照纸质表单或电子表单版面格式,将应归档数据库数据转换为版式文件归档。

e）如果采用原始格式和中性格式同时归档保存，电子档案管理系统应对二者建立关联。

5.3.3.2 元数据归档格式

PDM 系统形成的各类电子文件元数据应根据归档接口确定归档格式。按照 GB/T 18894—2016中8.4和 DA/T 48—2009的要求,结合本单位接口开发技术路线,元数据可采用XML、ET、DBF等格式。

5.3.3.3 电子文件格式转换

电子文件格式转换要求如下：

a) 电子文件格式转换时间的优先级分别为文件发布时、归档前、归档过程中；

b) 电子文件格式转换工具优先选择电子文件编制软件自带转换功能，并以此为基础开发批量转换工具。批量转换工具的可靠性应经过评审，确认满足本单位生产运营场景需求。

5.3.4 捕获

5.3.4.1 归档电子文件应正式发布，相关元数据信息得到准确、完整捕获。

5.3.4.2 归档前应由业务部门人员对归档电子文件质量进行检查，确认是否满足归档要求。

5.3.4.3 归档电子文件的格式不符合归档要求，可在生成信息包前进行转换，确保转换前后内容一致。

5.3.4.4 归档信息包以件为单位生成，包内包含归档电子文件全文和元数据文件，参见附录 C。

5.3.4.5 电子文件归档后PDM系统电子文件如发生更改或作废，应将新版文件或作废说明文件另行捕获归档，并将相关关联关系以元数据形式同步归档，确保归档电子文件状态与PDM系统一致。

5.3.5 分类

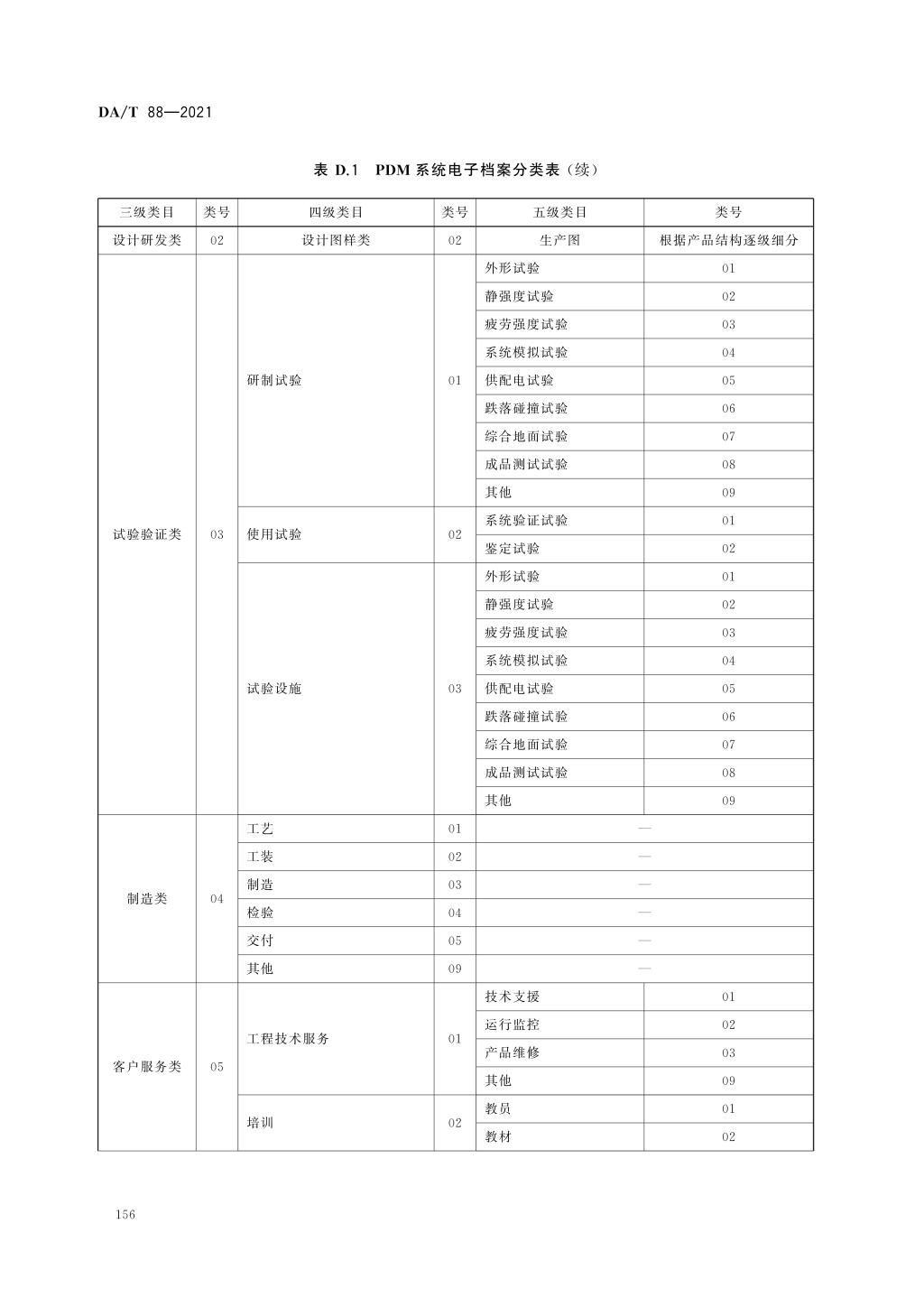

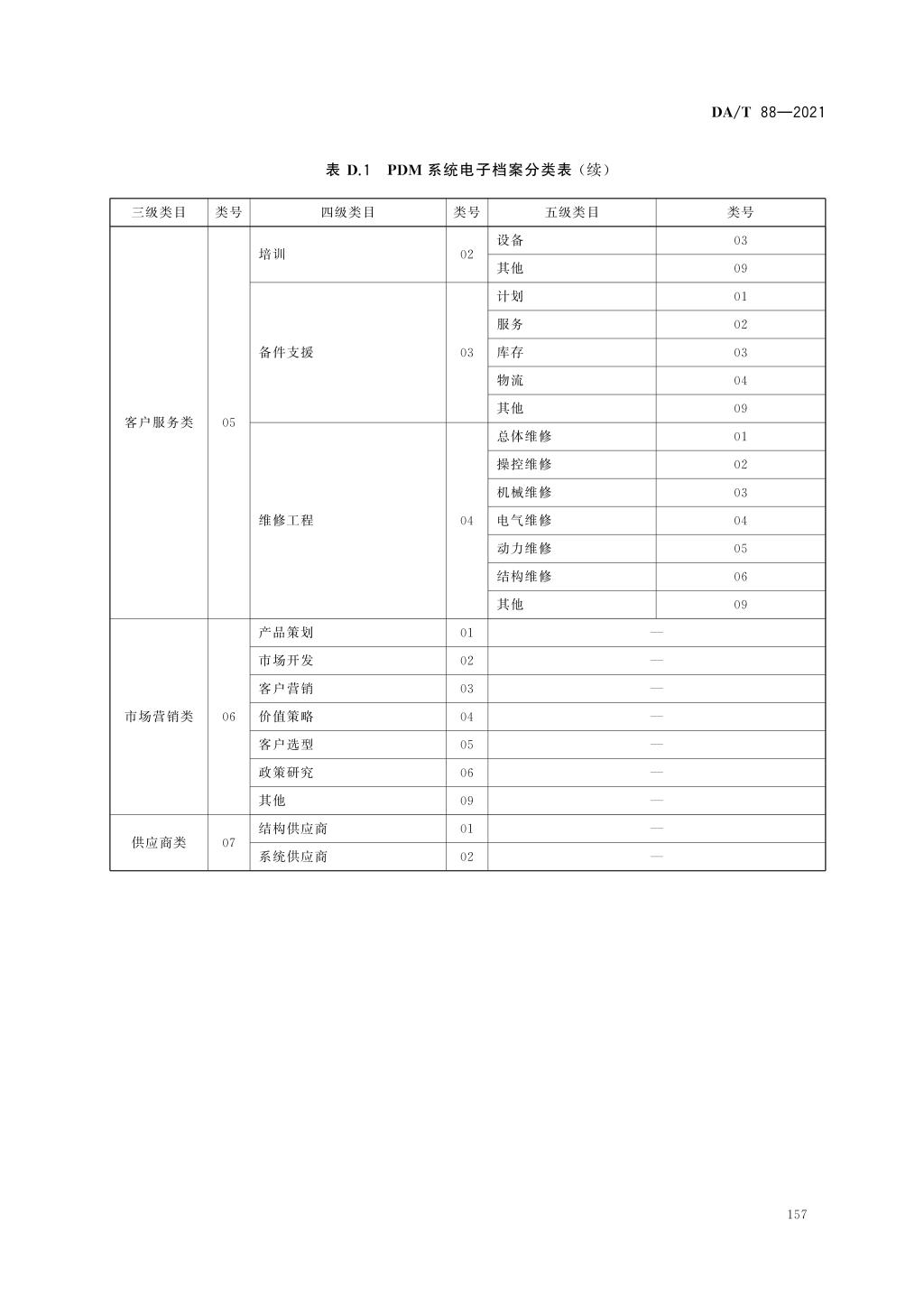

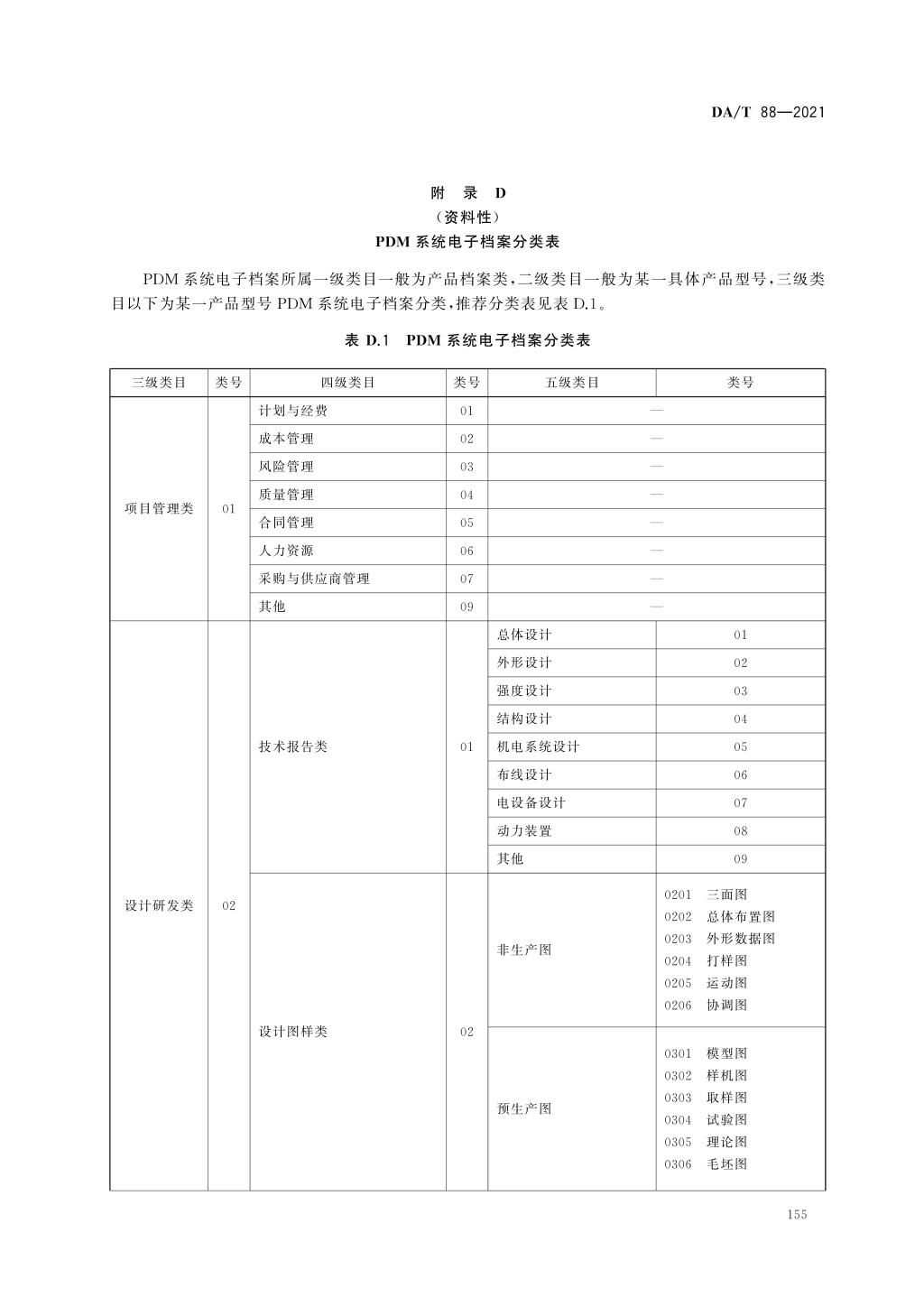

档案部门应制定分类方案对PDM系统电子档案进行分类（参见附录D）。

5.3.6 立卷

5.3.6.1 立卷规则

档案部门应参照如下规则，结合本单位实际制定电子档案立卷规则：

a) 项目管理类电子文件按照“项目-类别-年度”立卷；

b) 设计技术报告类电子文件按照“项目-类别-专业”立卷；

c) 设计图样类电子文件按照“项目-类别-产品结构”立卷；

d) 试验类电子文件按照“项目-类别-专业”立卷；

e) 制造类电子文件按照“项目-类别-年度”立卷；

f) 客户服务类电子文件按照“项目-类别-年度”立卷；

g) 市场与销售类电子文件按照“项目-类别-年度”立卷；

h) 供应商类电子文件按照“项目-类别-供应商-年度”立卷。

5.3.6.2 排序规则

档案部门应参照如下规则，结合本单位实际制定卷内电子档案排序规则：

a) 卷内文件一般按事由结合时间排列；

b) 如同一卷内有若干事由，按事由结束时间先后排列；

c) 同一事由的电子档案应集中排列；

d) 同一事由内的电子档案按形成时间先后顺序排列；

e) 技术报告、图样文件等有严格编号结构的电子档案按编号（文件编号、图号等）顺序排列。

5.3.7 档号

档案部门应遵守 GB/T 11822的规定，一般按照“全宗号+分类号+案卷顺序号+卷内序号”结构制定编号规则。

5.3.8 归档

电子文件捕获完整后，由业务部门人员按照内置分类方案、组卷和排序规则，补充分类号和档号，立卷之后提交归档。

5.3.9 检测接收

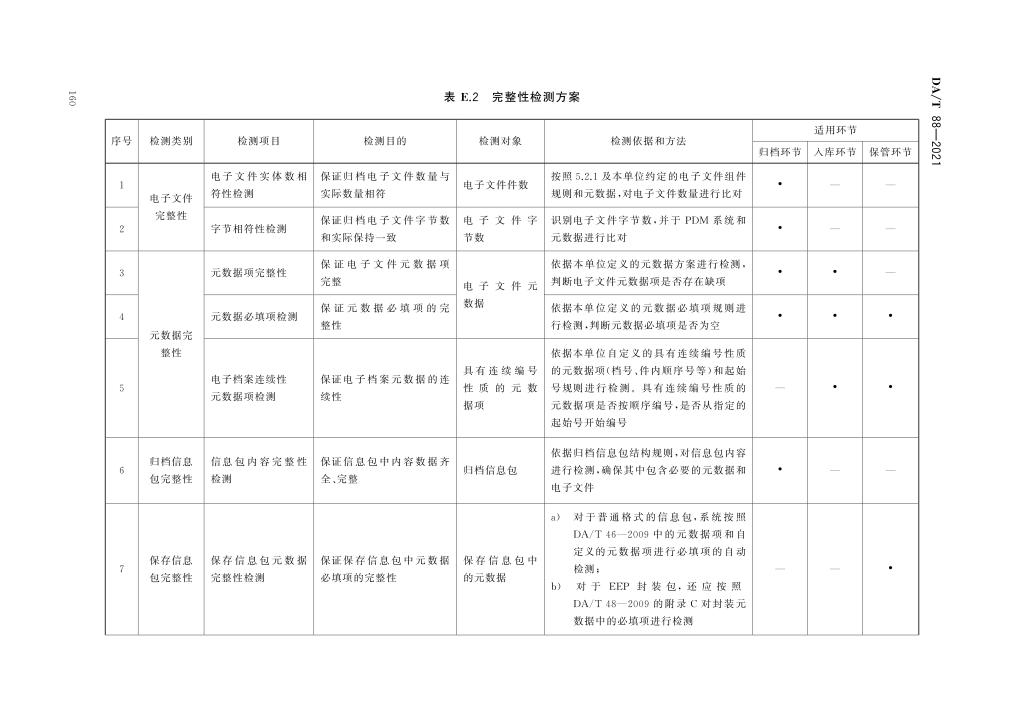

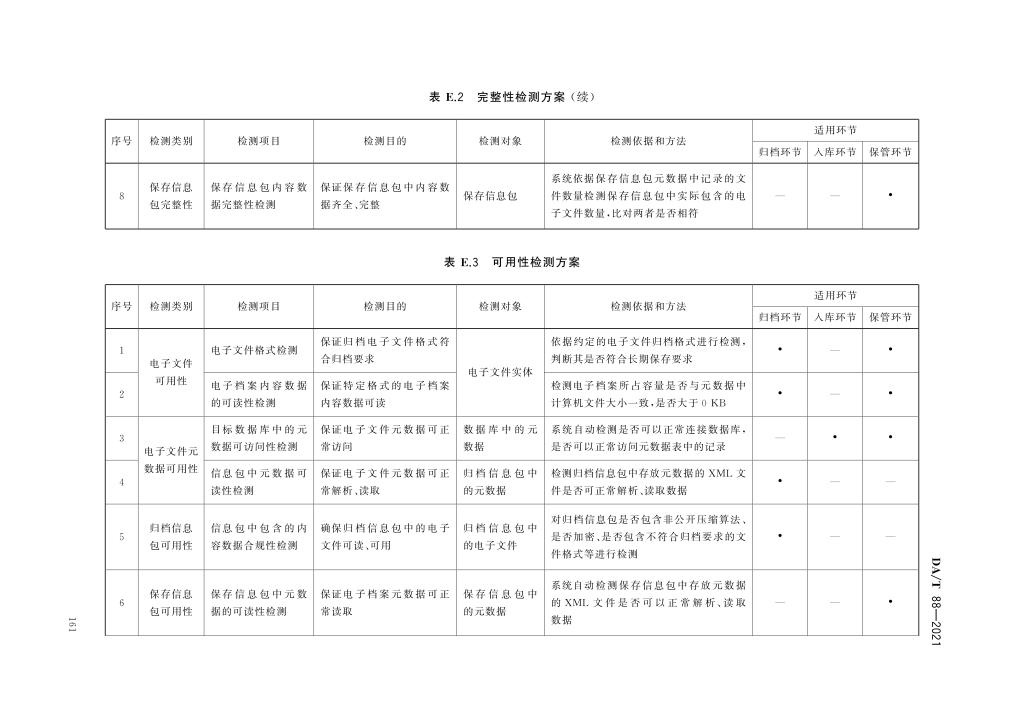

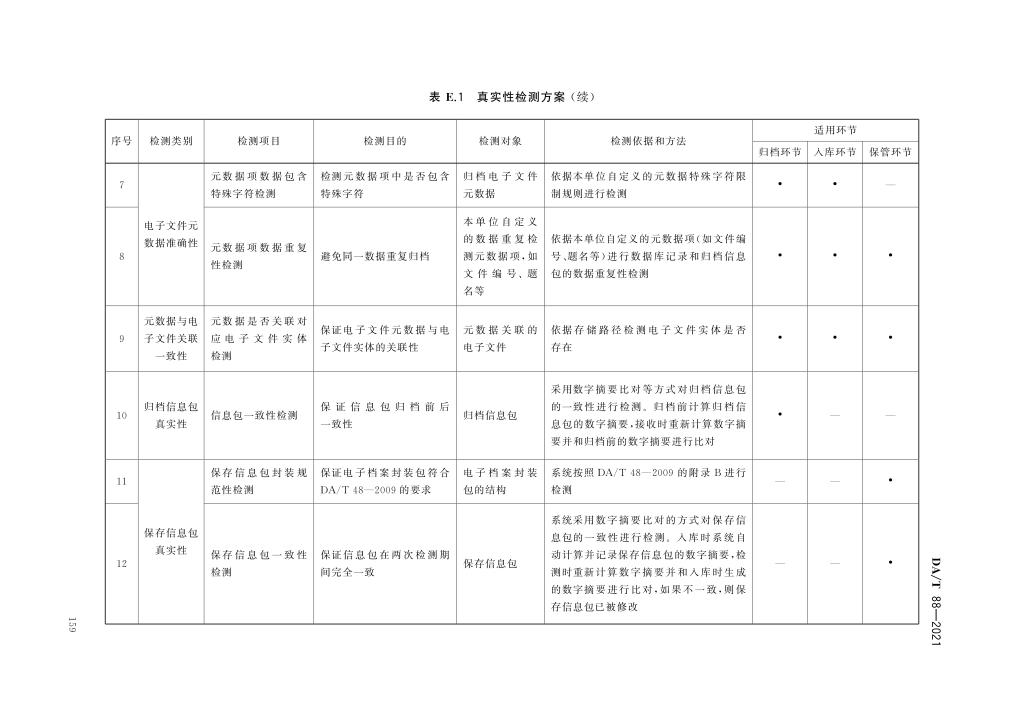

5.3.9.1 电子档案管理系统应对电子文件“四性”进行检测，检测方案参见附录 E。

5.3.9.2 对于检测合格的电子文件，电子档案管理系统应能够正确解析归档信息包，将元数据、电子文件实体、各类关联关系按照约定规则写入。

5.3.9.3 对于检测不合格的电子文件，电子档案管理系统应向PDM系统发送拒收原因报告。

5.3.9.4 检测报告一般在电子档案管理系统结构化存储，作为业务实体元数据保存，支持查阅。

5.3.9.5 成功接收后，电子档案管理系统应对电子档案进行登记，同时向PDM系统发送接收成功信息。

5.4 归档接口

5.4.1 PDM系统的归档接口功能

PDM系统的归档接口功能如下：

a) 归档前将待归档电子文件及其元数据以件为单位进行捕获，形成归档信息包；

b) 应能够嵌入分类方案和组卷方案，业务部门人员可根据电子文件内容选择生成类号和档号；

c) 将归档信息包传输至指定位置，传输过程中归档信息包中信息不丢失、不被非法更改；

d) 接收归档信息包接收方的反馈消息，包括归档成功消息与失败消息，以及失败故障代码；

e) 对归档成功的电子文件进行已归档标记，以防止重复归档，归档标记能取消，并在人工干预下重新归档；

f) 应能够将升版、作废等电子文件更改信息传递至电子档案管理系统，确保PDM系统电子文件与电子档案管理系统电子档案状态保持一致；

g) 应能够提取零部件装配关系，以及其他数据对象之间的关联关系，并以文件实体关系元数据形式传递至电子档案管理系统；

h) 应具有归档控制功能模块，记录归档电子文件类型、归档时间、归档状态，并能够实现按照归档电子文件类型、归档时间、归档状态组合查询；

i) 应具有扩展功能，支持新增文件类型在线归档。

5.4.2 电子档案管理系统接口功能

电子档案管理系统接口功能如下：

a）向PDM系统发送归档信息包存储位置信息；

b) 接收业务系统传递来的信息包，并正确解析；

c) 对PDM系统提交归档的电子文件及其元数据的“四性”进行检测，检测不合格不能接收，并反馈相应不合格的检测结果及不合格原因；

d) 将解析后的电子文件及其元数据存储在指定位置；

e) 应能够正确解析升版、作废等电子文件变化信息，并按约定规则与对应电子档案关联；

f) 应能够正确解析零部件上下级关系，以及其他数据对象之间的关联关系，并按约定规则与对应电子档案关联；

g) 向PDM系统发送电子文件归档成功或失败消息，以及失败故障代码；

h) 在归档信息包接收、解析和数据存储等过程中，信息不丢失、不被非法更改；

i) 应具有接收控制功能模块，记录归档电子文件类型、归档时间、归档状态，并能够实现按照归档电子文件类型、归档时间、归档状态组合查询；

j) 应具有扩展功能，支持新增文件类型在线归档。

5.4.3 归档接口建设管理要求

归档接口建设管理要求如下：

a）归档接口宜与业务系统同设计、同开发、同测试和同实施，未开发归档接口的业务系统应及时通过二次开发实现；

b) 归档接口开发时应进行充分测试，并经专家评审，以确认功能要求达到设计目标要求；

c) 归档接口投入运行后，应安排专人对接口运行情况进行持续跟踪，发现问题及时处置；

d) PDM系统和电子档案管理系统更新应充分论证对归档接口功能的影响，确保归档接口能够正常运行；
e) 将接口应急处置方案纳入PDM 系统和电子档案管理系统的应急预案，在PDM系统和电子档案管理系统因升级、系统故障、病毒感染等原因影响归档接口功能后立即启动应急响应。

6 电子档案管理

6.1 整理

6.1.1 编目

应根据本单位业务需要，按照 GB/T11822的规定形成案卷目录、卷内目录和案卷文件目录。

6.1.2 检测

6.1.2.1 档案部门应对整理成果进行“四性”检测，检查整理工作质量，检测方案参见附录E。

6.1.2.2 如检测未通过，应根据检测结论，重新进行整理，直至检测通过。

6.1.3 入库

“四性”检测通过的电子档案，由电子档案管理系统自动转为入库状态。

6.1.4 修改

6.1.4.1 入库后，若要对电子档案管理系统中电子档案元数据进行修改，应在线提交申请，并由档案部门批准同意后方可修改。

6.1.4.2 修改完成后，重新提交“四性”检测。

6.2 存储

6.2.1 在线存储

6.2.1.1 在线存储方式应在电子档案管理系统设计开发时进行规划，并配备对应软硬件设备。

6.2.1.2 在线存储方式应能适应大容量电子档案存储需要，随着数据存储容量增加不应影响电子档案管理系统访问、运行性能。

6.2.1.3 在线存储容量应至少满足3年增量需求，避免电子文件归档因存储容量不足而中断。

6.2.1.4 电子档案管理系统应依据分类规则和年度在计算机存储器中逐级建立文件夹，分门别类、集中有序地存储电子档案。

6.2.1.5 电子档案管理系统应在元数据中自动记录电子档案在线存储路径，方便在线查阅、下载。

6.2.1.6 建议每天实施增量备份，至少一个月全备份一次，有条件的单位可实施双机热备。

6.2.2 离线存储

6.2.2.1 应对电子档案进行以件（含元数据）为存储单元的保存信息包离线存储，以进一步降低电子档案长期保存风险。

6.2.2.2 电子档案离线存储结构及其说明参见附录F。

6.2.2.3 电子档案离线存储介质至少应制作3套。

6.2.2.4 不同套别的存储载体应分开保存，有条件的单位应将1套置于300km 以上、不在同一流域的地点保存，或不同的建筑物内保存。

6.2.2.5 离线存储载体管理应按照DA/T 15、DA/T 38、DA/T 74、DA/T 75的要求进行。

6.3 保管

6.3.1 应采取科学措施对存储载体进行管控，避免存储载体损坏，并防止未经授权的访问。

6.3.2 电子档案管理系统应当能够跟踪到保管期间对电子档案的相关操作，无论是合法操作还是非法操作，应在日志中进行记录。

6.3.3 档案部门应每年对电子档案的可读取性进行评估，形成评估报告；如存在因软硬件或其他技术升级、变动出现电子档案不可读取的风险，应对电子档案进行迁移或转换。

6.3.4 电子档案当前格式将被淘汰或失去技术支持时，应实施电子档案删除的格式转换。

6.3.5 因技术更新、介质检测不合格等原因需更换离线存储介质时，应实施电子档案或元数据离线存储介质的转换。

6.3.6 支撑电子档案管理系统运行的操作系统、数据库管理系统、台式计算机、服务器、磁盘阵列等主要系统硬件、基础软件等设备升级时，应实施电子档案或元数据离线存储介质的迁移。

6.3.7 电子档案管理系统更换时，应实施电子档案及其元数据的迁移。

6.3.8 电子档案迁移或转换前应进行迁移可行性评估，包括目标载体、系统、格式的可持续性评估和保管成本评估等，并保证迁移或转换过程可控，防止迁移过程中电子文件信息丢失、被非法篡改。

6.3.9 在确信转换或迁移活动成功实施后，根据本单位实际对转换或迁移前的电子档案及其元数据进行销毁或继续留存的处置。

6.4 利用

6.4.1 电子档案管理系统应通过有效的智能检索、组合检索、全文检索、主题导航和基于产品层级结构的树形导航等功能,方便用户查询、浏览电子档案。

6.4.2 检索结果呈现应包括必要的元数据、电子全文和关联关系。

6.4.3 档案部门应制定详细的电子档案利用权限规定，利用权限应在电子档案管理系统中实现，并经过确认。超权限利用时应进行审批，并保证利用过程中电子档案不被非法篡改。

6.4.4 电子档案可根据授权通过电子档案管理系统在线或离线提供利用，但不管何种利用方式均应通过日志或其他方式记录利用过程，记录信息包括利用者、利用方式、档号、文件编号、文件名、利用时间等。利用过程应作为电子档案业务实体元数据的一部分进行保存。

6.5 统计

电子档案统计应按照 GB/T 18894—2016的要求进行。

6.6 鉴定处置

6.6.1 应定期对保管期限到期的电子档案进行鉴定，鉴定方法可根据本单位管理要求进行。

6.6.2 到期鉴定后对电子档案进行处置，包括销毁、续存和移交。

6.6.3 电子档案的销毁应先登记、编制清册，并按有关规定履行审批手续后，再将电子档案进行物理删除。

6.6.4 物理删除时至少两人监督，销毁清单及记录需打印成纸质档案保存。涉密电子档案的销毁应当按照国家保密法律法规的规定处理。

附录 A

附录 B

附录 C

(资料性)

PDM系统电子文件归档元数据示例

PDM 系统电子文件归档xml格式见示例：

示例：

<? xml version="1.0"encoding="UTF-8"?>

/*文件描述*/

……………

</description >

/*文件描述*/

/*电子属性*/

<File>

<path>/SFYDATA/ARJ_SH</path>

</File>

...

<File>

<hashcode>ddfaeed79ac1255713c8ab7165399b9b</hashcode>

</File>

...

</Files>

/*电子全文*/

/*电子签名*/

/*电子签名*/

/*权限管理*/

/*权限管理*/

/*聚合层次*/

/*聚合层次*/

/*机构人员实体*/

…………

/*机构人员实体*/

/*业务实体*/

<agent entity identifier>王五</agent entity identifier

<文件标识符>961JB001</文件标识符>

<action description>XX有限公司</action description>

<agent entity identifier>王五</agent entity identifier

<文件标识符>961JB001</文件标识符>

<action description>XX有限公司</action description>

</business entity >

…………

/*业务实体*/

/*文件实体关系*/

</record entities relation>

</record entities relation>

…………

</record entities relations >

/*文件实体关系*/

附录 D

附录 E

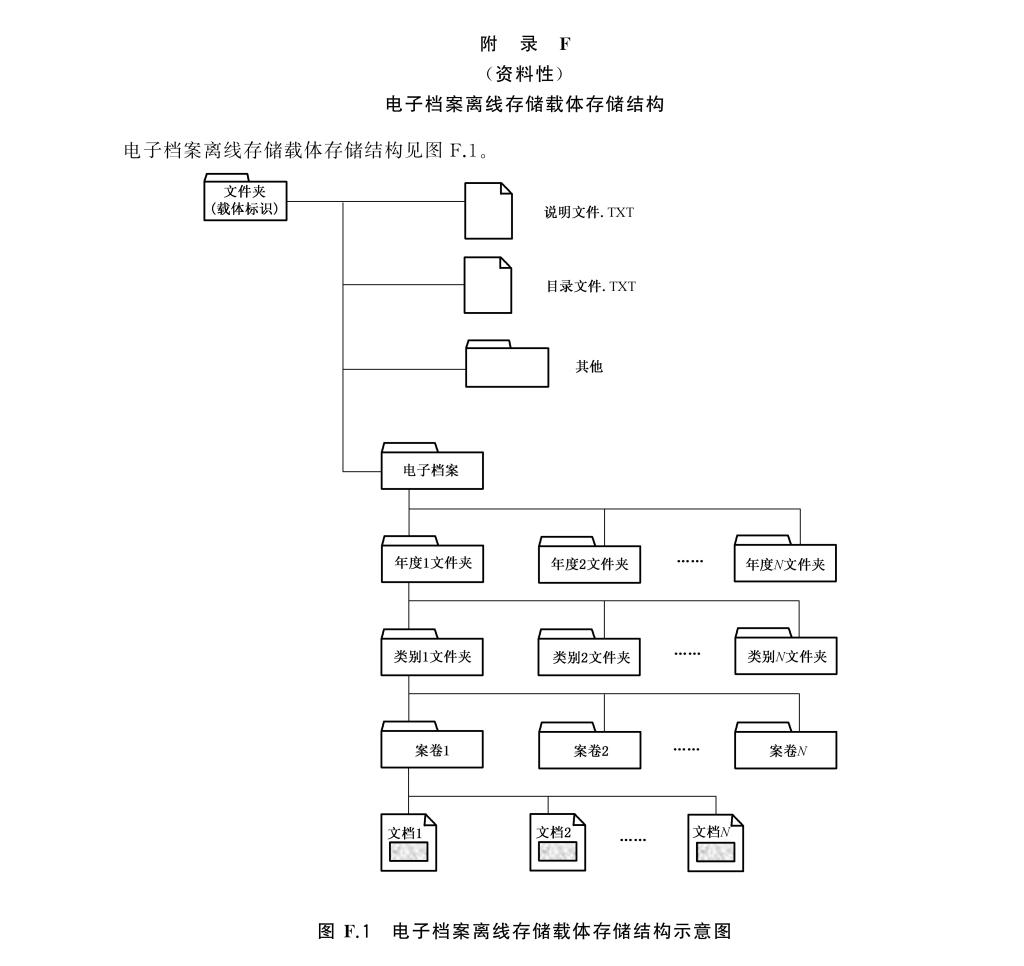

附录 F

电子档案离线存储载体存储结构说明如下：

a)说明文件命名为“说明文件.TXT”，一个载体只有一个说明文件，存放本载体有关信息，包括载体参数（如载体容量、载体类型等）、载体编号、载体保管单位、载体制作单位、载体检查单位、读取本载体内档案所需要的软硬件环境及其他各种有助于说明本载体的信息。

b)目录文件一般包括文件目录、案卷目录，分别命名为“文件目录.TXT”及“案卷目录.TXT”，存放有关档案的目录信息。目录文件条目与离线存储电子档案相对应，根据电子档案具体内容进行描述，每个条目中包括对应电子档案顺序号、档号、责任者、题名、日期、密级、电子档案名称、备注等元数据。

c)电子档案文件夹命名为“电子档案”，存放电子档案及其元数据（元数据结构参见附录C），一般按年度-类别-文件的层次设置文件夹。根据档案整理和分类方法以及实际情况可对存储结构中的类别、案卷、文件等层级进行取舍。

d)其他文件夹命名为“其他”，存放各种其他存入载体的文件，主要包括：所采用的元数据规范、数据封装规范、分类编号规则、文件命名规则、XML模式及交接信息（包含交接、迁移、转换、保存等元数据）等，这些文件应采用 TXT、XML 和符合长期保存要求的格式。

参考文献

[1] GB/T 18391.3—2009 信息技术元数据注册系统(MDR) 第3部分：注册系统模型与基本属性

[2] GB/T 26162.1—2010 信息与文献文件管理第1部分：通则

[3] GB/T 26163.1—2010 信息与文献文件管理过程文件元数据第1部分：原则

[4] GB/T 29194—2012 电子文件管理系统通用功能要求

[5] DA/T 22—2015 归档文件整理规则

[6] DA/T 31—2017 纸质档案数字化规范

[7] DA/T 46—2009 文书类电子文件元数据方案

[8] DA/T 58—2014 电子档案管理基本术语

[9] HB 20142—2014 航空工业电子档案管理元数据

[10] ISO 13028 信息与文献档案数字化实施指南（Information and documentation—Digital records conversion and migration process）

[11] ISO 14721 Open archival information system

[12] ISO 16175.2 Principles and functional requirements for records in electronic office environments—Part2：Guidelines and functional requirements for digital records management systems

[13] 电子档案移交与接收办法（档发〔2012〕7号）

[14] 企业电子文件归档和电子档案管理指南（档办发〔2015〕4号）

[15] 电子档案管理系统基本功能规定（档办发〔2017〕3号）

附件【产品数据管理(PDM) 系统电子文件归档与电子档案管理规范.pdf】已下载次

上一条：DA/T13-2022 档号编制规则下一条：DA/T 87-2021 档案馆空调系统设计规范
